ジャッキシステム

アンダーピニングシステムは、地下掘削工事等で生じるさまざまな地盤・基礎の変動が、ビルや橋脚などの周辺の既設構造物に対して及ぼす影響を最小に抑えるためのシステムです。

既設構造物はプレロードによってあらかじめ基礎の部分において受替えをおこない、全重量をジャッキにて支えます。その後、工事が進むによって生じる微小な変動を、センサーによってリアルタイムに検出し、ジャッキの調整によってジャッキ上の既設構造物に影響を与えないように修正します。

●従来のシステム

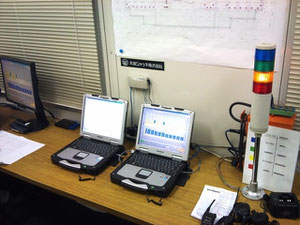

集中管理室PC　+　ポンプ室に大きな電動ポンプユニット　+　各ジャッキまでの膨大な油圧ホース

●本システム

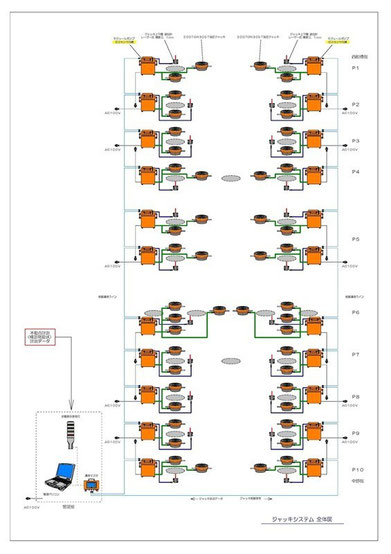

集中管理室PC　+　アンダーピニングモジュールポンプ　+　通信ケーブル(３芯)

設置に関するメリット

• 工事ヤード内には膨大な油圧ホースの配管でなく、ネットワークケーブルのみの敷設とします。他作業への制限や、重機等による油圧配管破損のリスクが低減します。ケーブル断線時の復旧は電線３本の接続で完了します。
• 油圧配管中の作動油の量を最小とできるため、温度変化に伴う液体の膨張・収縮による、荷重変動・変位変動を最小限とします。

運転制御上のメリット

• モジュールポンプ毎に油圧が独立しているため、それぞれ異なった荷重を同時載荷・一元管理することが可能です。
• プレロード・調整を多点同時に動作可能であるため、構造物や基礎に対し均等な割合で載荷が可能となります。また、き電停止時間内など時間的制約がある場合において、短時間で１ステップの作業を完了できます。

秋葉原駅付近補助３２３号交差部改築工事(H18.8)

東京メトロ東西線妙典駅原木中山駅間２８Ｋ４４０ｍ付近交差部外環建設土木工事(H21.9)
