各種油圧ジャッキ

仮受け用油圧ジャッキ

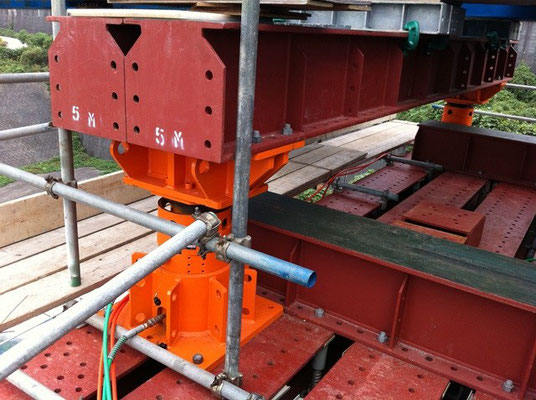

スライドベース+トラニオンジャッキを使用した、送出し設備等の仮受けジャッキとして使用します。

  • 物上用油圧ジャッキ、CH型油圧ジャッキに転倒防止ベースとヘッドを取付けています。
  • ヘッド部が回転する機構となっている為、無負荷ジャッキ作動時にヘッドが急に傾く場合があります。必ず、積載物の転倒防止を行ってください。

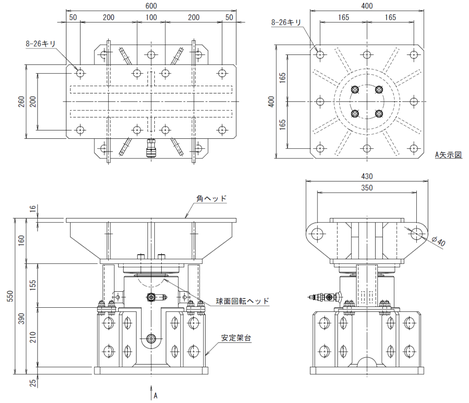

1000kN150ストローク仮受け用油圧ジャッキ 球面回転ヘッド型

仕様
 能力 1000  kN
ストローク 150 mm
最低機械高 550 mm
シリンダー外径 190 mm
受圧面積 165.1 cm2
最高使用圧力 60.6 MPa
所要油量 2.5 L
重量 約215 kg

ユニバーサル

振り角



±3

°

±5

図面データ

 PDF

換算表

 PDF

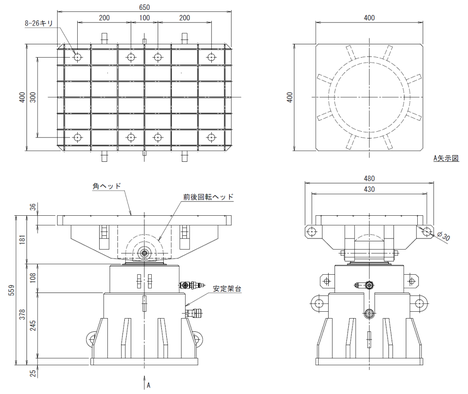

2000kN115ストローク仮受け用油圧ジャッキ 前後回転ヘッド型

仕様
 能力 2000  kN
ストローク 115 mm
最低機械高 559 mm
シリンダー外径 258 mm
受圧面積 330.1 cm2
最高使用圧力 60.6 MPa
所要油量 3.8 L
重量 約340 kg

ユニバーサル

振り角



±3

°

±5

図面データ

 PDF

換算表

 PDF

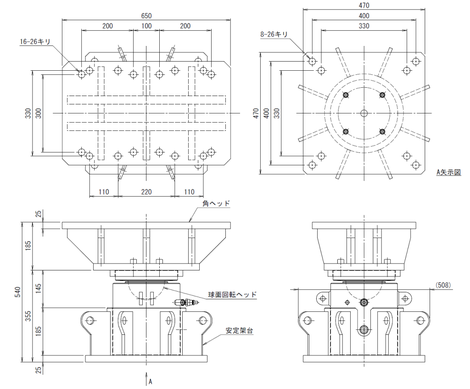

2000kN115ストローク仮受け用油圧ジャッキ 球面回転ヘッド型

仕様
 能力 2000  kN
ストローク 115 mm
最低機械高 540 mm
シリンダー外径 258 mm
受圧面積 330.1 cm2
最高使用圧力 60.6 MPa
所要油量 3.8 L
重量 約352 kg

ユニバーサル

振り角



±3

°

±5

図面データ

 PDF

換算表

 PDF

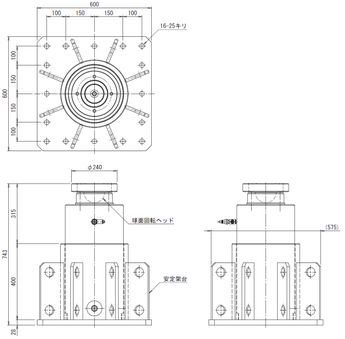

2000kN400ストローク仮受け用油圧ジャッキ 球面回転ヘッド型

仕様
 能力 2000  kN
ストローク 400 mm
最低機械高 743 mm
シリンダー外径 305 mm
受圧面積 309.3 cm2
最高使用圧力 64.7 MPa
所要油量 12.4 L
重量 約467 kg

ユニバーサル

振り角



±3

°

±5

図面データ

 PDF

換算表

 PDF

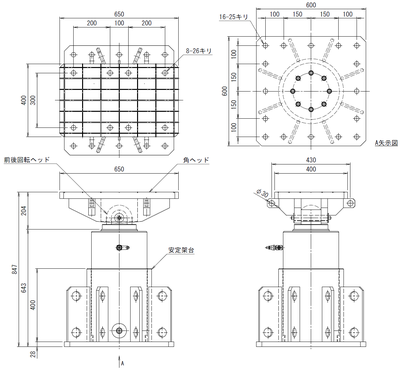

2000kN400ストローク仮受け用油圧ジャッキ 前後回転ヘッド型

仕様
 能力 2000  kN
ストローク 400 mm
最低機械高 847 mm
シリンダー外径 305 mm
受圧面積 309.3 cm2
最高使用圧力 64.7 MPa
所要油量 12.4 L
重量 約607 kg

ユニバーサル

振り角



±3

°

±5

図面データ

 PDF

換算表

 PDF




2500kN200ストローク仮受け用油圧ジャッキ 球面回転ヘッド型

仕様
 能力 2500  kN
ストローク 200 mm
最低機械高 567 mm
シリンダー外径 305 mm
受圧面積 378 cm2
最高使用圧力 66.2 MPa
所要油量 7.6 L
重量 約409 kg

ユニバーサル

振り角



±3

°

±5

図面データ

 PDF

換算表

 PDF




2500kN200ストローク仮受け用油圧ジャッキ 前後回転ヘッド型

仕様
 能力 2500  kN
ストローク 200 mm
最低機械高 660 mm
シリンダー外径 305 mm
受圧面積 378 cm2
最高使用圧力 66.2 MPa
所要油量 7.6 L
重量 約565 kg

ユニバーサル

振り角



±3

°

±5

図面データ

 PDF

換算表

 PDF

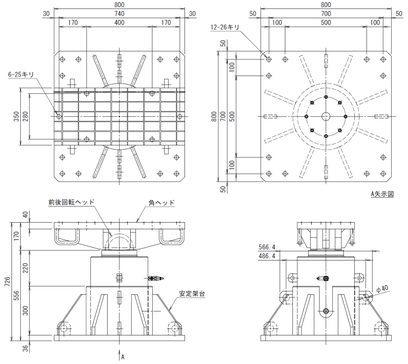

3000kN220ストローク仮受け用油圧ジャッキ 前後回転ヘッド型

仕様
 能力 3000  kN
ストローク 220 mm
最低機械高 726 mm
シリンダー外径 350 mm
受圧面積 439 cm2
最高使用圧力 68.3 MPa
所要油量 9.7 L
重量 約794 kg

ユニバーサル

振り角



±3

°

±5

図面データ

 PDF

換算表

 PDF

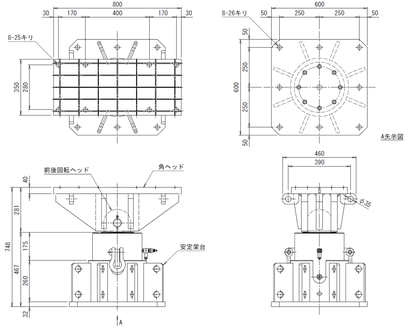

3000kN220ストローク仮受け用油圧ジャッキ 前後回転ヘッド型

仕様
 能力 3110  kN
ストローク 220 mm
最低機械高 748 mm
シリンダー外径 310 mm
受圧面積 490.9 cm2
最高使用圧力 61.1 MPa
所要油量 10.8 L
重量 約667 kg

ユニバーサル

振り角



±3

°

±5

図面データ

 PDF

換算表

 PDF

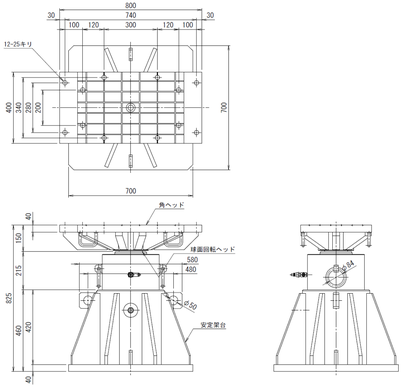

3110kN220ストローク仮受け用油圧ジャッキ 球面回転ヘッド型

仕様
 能力 3110  kN
ストローク 220 mm
最低機械高 825 mm
シリンダー外径 320 mm
受圧面積 415.5 cm2
最高使用圧力 74.9 MPa
所要油量 9.1 L
重量 890 kg

ユニバーサル

振り角



±3

°

±5

図面データ

 PDF

換算表

 PDF




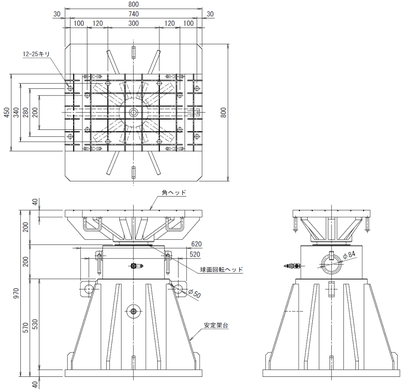

4250kN220ストローク仮受け用油圧ジャッキ 球面回転ヘッド型

仕様
 能力 4250  kN
ストローク 220 mm
最低機械高 970 mm
シリンダー外径 360 mm
受圧面積 594 cm2
最高使用圧力 71.6 MPa
所要油量 13.1 L
重量 約1000 kg

ユニバーサル

振り角



±3

°

±5

図面データ

 PDF

換算表

 PDF




4250kN220ストローク仮受け用油圧ジャッキ 球面回転ヘッド型

仕様
 能力 4250  kN
ストローク 220 mm
最低機械高 706 mm
シリンダー外径 360 mm
受圧面積 594 cm2
最高使用圧力

71.6

MPa
所要油量 13.1 L
重量 約947 kg

ユニバーサル

振り角



±3

°

±5

図面データ

 PDF

換算表

 PDF




CADデータ ダウンロード

ダウンロード
仮受け用油圧ジャッキ DXFデータ
22-DXF-仮受け用油圧ジャッキ.zip
zip ( 圧縮 ) ファイル 417.4 KB
ダウンロード
仮受け用油圧ジャッキ DWGデータ
22-DWG-仮受け用油圧ジャッキ.zip
zip ( 圧縮 ) ファイル 501.3 KB
